| 一、工作原理與功能 |
| SB系列管道過濾器適用于石油、化工、輕工、醫藥、食品等行業生產中的液體及氣體物料，用以過濾其固體雜質。通常安裝在泵、壓縮機的入口或流量計前的管道上，以保護此類設備和儀表。過濾器也是提高產品純度，凈化氣體的小型設備。其工作大原理是當流體進入過濾器時，過濾系統的過濾介質（濾網）阻擋流體中的固體雜質，達到凈化的目的。 |

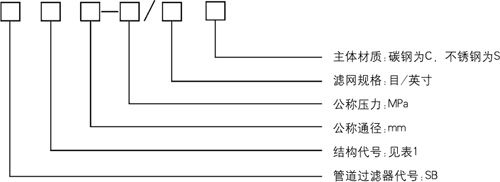

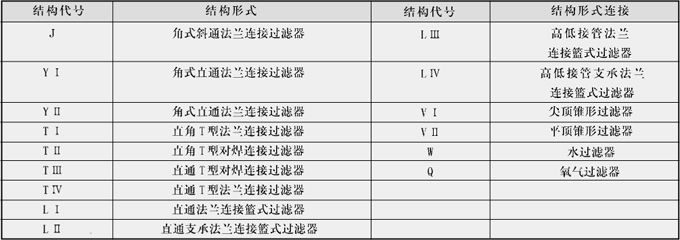

| 二、型號標記 |
|
|
◎ 標記示例
1、公稱通徑100mm、公稱壓力1.6MPa、濾網規格80目/英寸，主體材質為碳鋼的角式直通管道過濾器，則標記為:SBYⅠ100-1.6/80C
2、公稱通徑250、公稱壓力2.5MPa、濾網規格60目/英寸，主體材質為不銹鋼的角式斜通管道過濾器，則標記為:SBJ250-2.5/60S
3、公稱通徑80、公稱壓力4.0MPa、濾網規格30目/英寸，主體材質為不銹鋼的直通籃式過濾器，則標記為:SBLⅠ80-4.5/30S |
|
|
| 三、規格型號與技術參數 |
| SBJ系列過濾器是在引進國外先進技術基礎上,結合我廠多年生產過濾器的經驗,研究開發成功的。結構采用斜接式，結構合理，操作簡單，過濾面積大，壓力損失小，清洗和更換濾網方便。使用壽命長等優點。 |

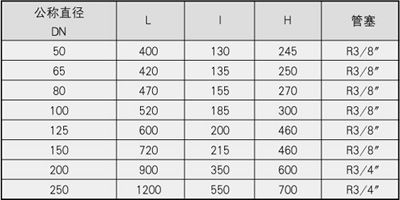

| SBJ角式斜通法蘭連接過濾器 DN50-250、PN≤5.0MPa,(見圖一、表2） |
|
|
| 四、訂貨須知 |
1、訂貨時請正確寫清產品名稱、型號、主要技術參數，介質名稱及特性，法蘭標準及規格、材質，濾網規格及其它特殊要求等。
2、本公司生產的管道過濾器，法蘭是以化工部HG為標準，用戶如采用其它法蘭標準，請在合同中注明。
3、主體材質除用戶特殊要求外，碳鋼一般采用20鋼，不銹鋼一般采用ICr18Ni9Ti。
4、濾網材質除用戶特殊要求外，一般采用ICr18Ni9Ti。濾網規格一般采用30目/英寸。當另有要求時，可按附表1選擇其中的任何一種規格。
5、我公司同時可以制造化學工業部工程建設標準HGJ532-91《化工管道過濾器》中所有型號過濾器。 |

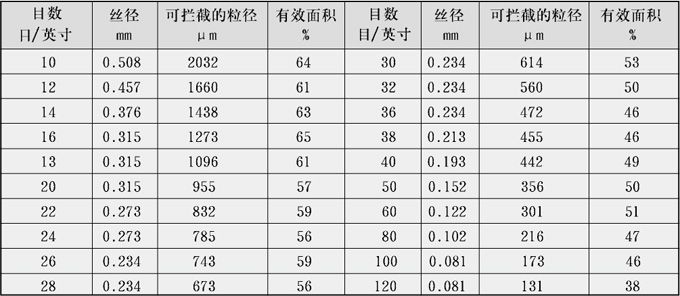

| ◎附表1 |
|
|
