ZJDLⅢ型反沖洗式自潔式過濾器
加入時間：2014-2-27 9:32:02　　點擊：次

一、功能與用途
　　ZJDLⅢ型反沖洗式自潔式過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水，循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。
二、設備結構與工作原理
　　ZJDLⅢ型反沖洗式自潔式過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。
　　本過濾器濾芯采用高強度的Johnson楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進入吸盤內并從排污閥排出。特殊設計的Johnson網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束后，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化、自動化生產。
正常過濾狀態
濾芯反沖洗狀態
工作原理圖
三、本機特點

　　1、本過濾器減速機構采用NRV型減速機,外殼采用優質鋁合金壓鑄結構,散熱性好、噪聲小、重量輕、承載能力大；
　　2、密封裝置采用CVA62.1-85標準增強四氟雙端面密封結構，密封性能可靠、使用壽命長、承壓能力強；
　　3、頂部設有自動排氣閥，結構緊湊、啟閉靈敏；
　　4、差壓取樣部分采用D520/7DD型切換差可調式差壓控制器，信號反饋正確；
　　5、濾芯采用高強度Johnson濾網，縫隙精確率高、有效過濾面積大、壓降小，反沖洗效率高；
　　6、濾芯花板采用304不銹鋼，與反沖洗吸盤工作界面進行鏡面處理；
　　7、反沖洗吸盤采用增強聚四氟乙烯結構及反沖洗吸盤自整機構，能確保吸盤與濾芯花板的長效密封，增強了反沖洗效果；
　　8、本過濾器電氣控制部分采用P L C可編程控制器，清洗模式采用差壓控制、定時控制及手動控制并聯模式，清洗程序采用定時定位模式，反洗耗水量小，清洗徹底；
　　9、電控箱采用立柱式全透屏戶外防水型結構；
四、主要技術參數
　　1、公稱直徑：150、200、250、300、350、400、500、600、 5、切換差調節范圍：0.035～0.15MPa
　　　　　　　　　700、800、900、1000、1200 6、反沖洗時間設定范圍:1～24h
　　2、設計壓力：1.0MPa(另外有1.6MPa和2.5MPa可供選用） 7、壓力損失：0.02～0.1MPa
　　3、過濾精度：(1)沖孔板結構：≥1000μm (2)復合編織 8、工作方式:手動、自動
　　　　　　　　　網結構:≥25μm (3)Johnson楔形網：≥50μm 9、電機參數：380V 50HZ
　　4、差壓設定值調節范圍：0.02～0.16MPa 10、電機功率：0.15～2.2KW
ZJDLⅢ反沖洗式自潔式過濾器

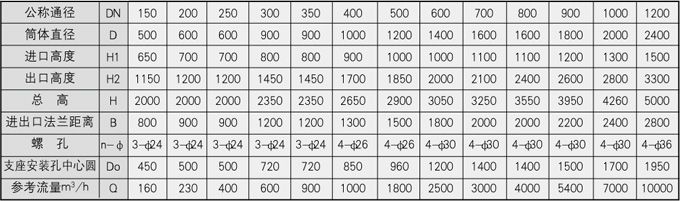

五、產品外形尺寸
　　注：本表外形尺寸按左上圖( 封頭結構）
