您當前的位置:首頁 >> 過濾設備 >> ZJD系列刷式自潔式過濾器

ZJD系列刷式自潔式過濾器

加入時間:2014-2-27 9:33:42  點擊:

一、功能與用途
  Z J D系列刷式自潔式過濾器適用于廢水處理流程,鋼鐵廠沖渣水、電廠流程及冷卻水,造紙工序及進水,化工生產流程及灌溉系統等場合,用以濾去水中3500-80微米粒徑的各種硬質顆粒,確保系統的安全可靠運行。
二、設備結構與工作原理
  ZJD系列刷式自潔式過濾器濾件采用高強度的Johnson濾網,具有處理量大、使用壽命長、清洗效率高等特點。本機采用壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時,電動控制箱發出信號驅動電機轉動,同時排污閥打開。吸附在濾網上的雜質微粒被轉動的鋼絲刷刷下,隨水流從排污閥排出。當過濾器進出口壓差恢復正?;蚨〞r器設定時間結束后,電機停止運轉,電動排污閥關閉。整個過程中,物料不斷流,實現了連續化、自動化生產。
正常過濾狀態
清洗狀態
工作原理圖

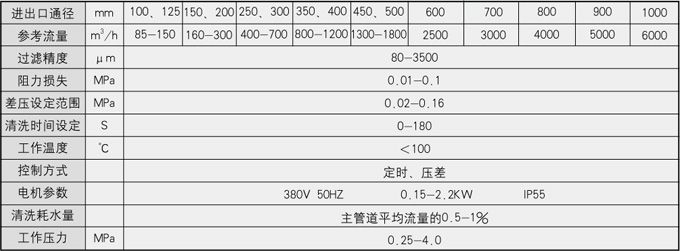

三、常用規格與技術參數
注:工作壓力大于4.0MPa另行設計

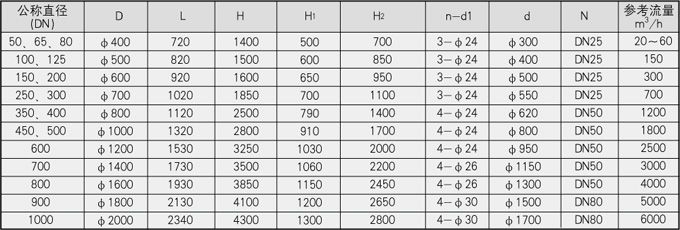

四、結構形式及外形尺寸
ZJDYⅠ型刷式自潔式過濾器
ZJDYⅠ型刷式自潔式過濾器
 ZJDLⅠ型刷式自潔式過濾器
ZJDLⅠ型刷式自潔式過濾器(DN>300)
ZJDLⅠ型刷式自潔式過濾器(DN≤300)
  注:本過濾器根據用戶工藝要求,可設計成進出口位于同一高度。

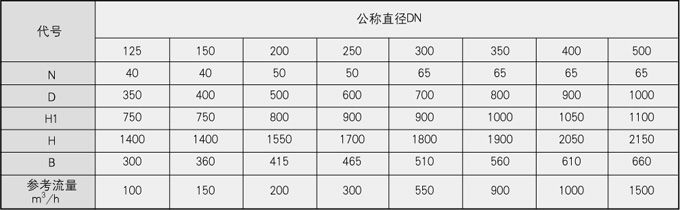

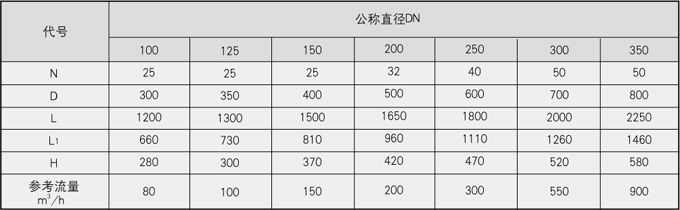

五、結構形式及外形尺寸

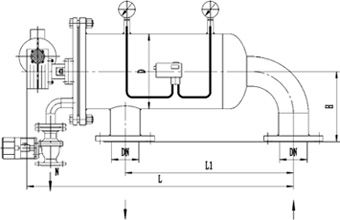

 ZJDFⅠ型刷式自潔式過濾器
  注:筒體直徑≥500mm時, 過濾器封頭采用橢圓形封頭形式。
ZJDFⅠ型刷式自潔式過濾
ZJDT Ⅰ型刷式自潔式過濾器
 ZJDT Ⅰ型刷式自潔式過濾器
