| 1、ZJF-L型精細過濾器 |
產品特點：
ZJF-L型精細過濾器其過濾介質由各種不同材質濾芯組成，根據生產工藝可選用線纏繞式濾芯、樹脂燒結濾芯、金屬纖維燒結濾芯、非金屬纖維燒結濾芯、陶瓷濾芯、高分子燒結濾芯等。本設備具有過濾面積大、壓損小、操作方便，分離效率高，最高過濾精度可達0.3μm。 |

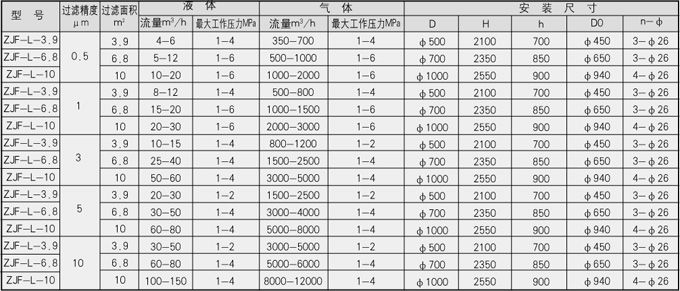

| 典型結構形式及外形尺寸 |
|
|
| 注：本表以陶瓷濾芯為例，液體流量指水的流量，氣體流量指標準狀況下空氣流量。 |
| 2、ZJFN型濾芯精細過濾器 |
|
|
|
|
|
ZJFN-I型
|
ZJFN-II型
|
ZJFN-III型
|
|

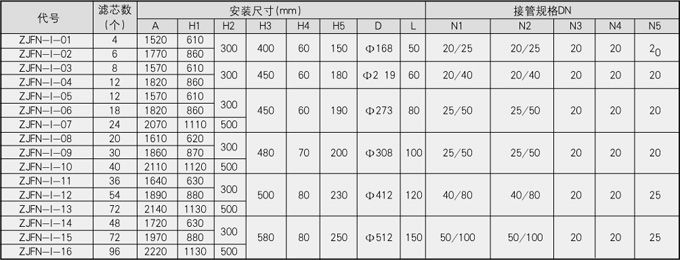

| ZJFN-I型 |
|
|
| ★注：濾芯數指折合標準型濾芯（10″長）數目；ZJFN-I-08～ZJFN-I-16平蓋為吊臂移動式。 |

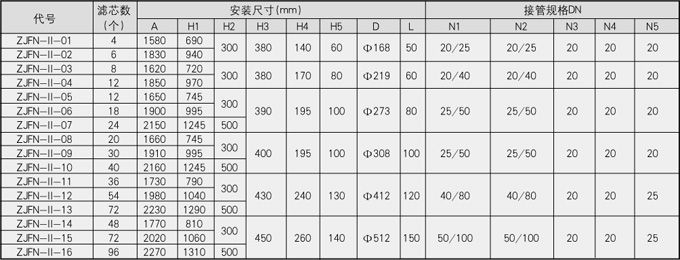

| ZJFN-II型 |
|
|
| ★注：濾芯數指折合標準型濾芯（10″長）數目；ZJFN-III-B-08～ZJFN-III-B-16平蓋為吊臂移動式。 |

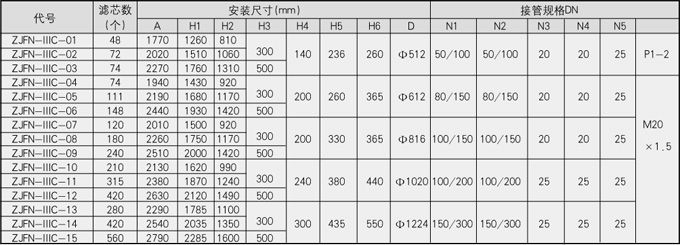

| ZJFN-III型 |
|
|
| ★注：濾芯數指折合標準型濾芯（10″長）數目。 |
| 常用濾芯介紹 |
| ● 金屬纖維燒結濾芯 |
● 金屬粉末燒結濾芯 |
● 金屬絲網燒結濾芯 |
● 陶瓷濾芯 |
| ● 高分子微孔PE、PA濾芯 |
● 聚丙烯折疊式濾芯 ● |
● 線纏繞式濾芯 |
● 非金屬纖維燒結濾芯 |
|

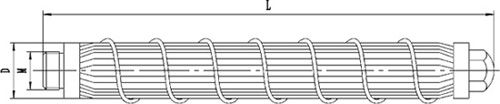

| 金屬纖維燒結濾芯 |
| 本濾芯采用不銹鋼纖維燒結氈經折疊、卷制而成。不銹鋼纖維燒結氈是一種采用不銹鋼纖維經過高溫?zé)Y(jié)而成的多孔深度型過濾材料，由粗到細，成梯形孔徑。 |
| 一、濾芯具有特點 |
a、孔隙率高，透氣性強，阻力小，使用壓差低。
b、成波紋狀后，過濾面積大，納污能力強（16.9-41mg/cm2）。
c、耐高溫（≤300℃），耐腐蝕，適用于高粘度介質過濾（260Pa·S）。
d、強度高，能承受30MPa的工作壓力。
e、再生性優良，經化學清洗，高溫及超聲波清洗反復多次使用。 |

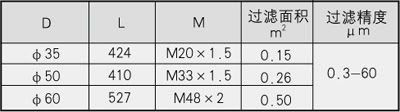

| 二、主要規格及尺寸 |
 |
| 注：特殊規格根據用戶要求加工 |
|
|
| 三、產品用途 |
a、石化行業：
催化反應中，催化劑的去除和收集，例如：苯胺、丙烯晴、高、低密度聚乙烯，硝酸生產中空氣與氨氣的過濾。天然氣的過濾,照相用的各種化學溶液過濾,油品調合中潤滑油的過濾,溶劑類、硐類、酯類的過濾。
b、電子
鍋爐排出的氣體的過濾,去除煙塵煙氣,分析過濾探測器,水中的煤粉。
c、制藥行業
從制劑的化學半成品中濾除活性碳粉，漂白粉等。分離或收集粉塵藥品。水和蒸汽的過濾。
d、啤酒、飲料、食品工業
水處理、二氧化碳?xì)怏w過濾、酵母分離、蒸汽過濾。 |

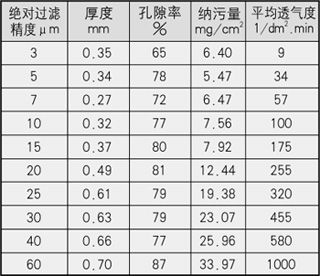

| 四、不銹鋼纖維燒結氈主要性能參數表 |
 |
注：1）納污量試驗符合ISO4572標準，濾氈最終的壓降為初始壓降的8倍；
2）平均透氣度試驗符合ISO4022標準，空氣壓力為200Pa；
3）濾氈材質均為316L。 |
| 金屬粉末燒結濾芯 |
| 一、用 途 |
| 金屬粉末燒結濾芯廣泛用于導熱油、變壓器油、潤滑油、燃油等油類的過濾。在酒類、飲料、腐蝕性氣體的過濾方面也得到了廣泛的應用。 |
| 二、結構特點 |
| 金屬粉末燒結濾芯采用不銹鋼粉末微孔燒結管加工而成，能耐高溫、耐腐蝕，孔分布均勻、強度高、透氣性好，可清洗再用。主要材質有青銅、不銹鋼、鈦鎳等。 |
| 三、主要性能表 |
|

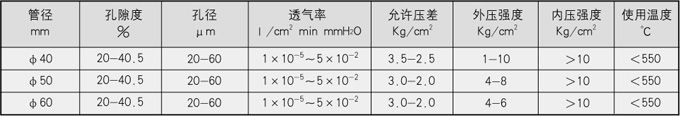

不銹鋼多孔管性能
|
|
|
|
純鎳多孔管性能
|
|
|
|
|

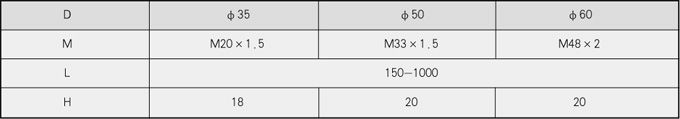

| 四、主要規格及尺寸 |
|
|
| 注: 特殊規格可根據用戶要求加工. |
| 金屬絲網燒結濾芯 |
| 一、用 途 |
| 主要適用于氣體或液體的凈化過濾，如高溫氣體的凈化，污水過濾、催化劑分離、液壓油與燃油過濾、藥液與食品飲料的精濾，各類油品過濾，聚酯石蠟和硫磺等化工產品的過濾。 |
| 二、結構特點 |
| 本濾芯采用進口五層不銹鋼燒結網加工而成。五層燒結網由不銹鋼絲網和多孔金屬真空燒結而成，具有精度高、滲透性強、阻損小、強度高、剛性大、耐高溫、抗腐蝕等突出特點，它克服了普通編織金屬絲網強度低、剛性差，網孔形狀不穩定的缺點，對材料的孔隙大小、滲透性能、強度進行合理的匹配和設計，因而使其綜合性能得到大大提高。 |
|
|

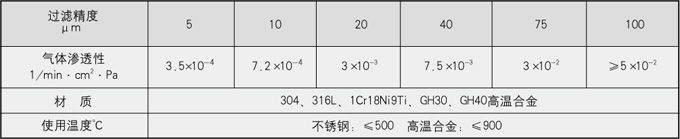

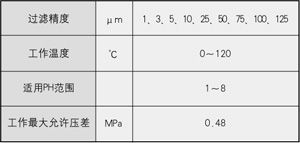

| 三、主要性能參數表 |
|
|

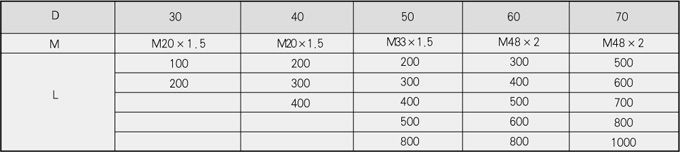

| 四、主要規格及尺寸 |
|
|
| 陶 瓷 濾 芯 |
| 一、特 點 |
| 陶瓷濾芯以剛玉砂、石英砂、礬土等高耐火性原料為骨料配合以結合劑，改性劑等，經過1000℃以上高溫?zé)Y(jié)而成，具有孔隙率高，孔徑均勻，過濾阻力小、滲透性好、耐高溫、抗酸、堿腐蝕，使用壽命長、易反吹再生、價格低廉等特點。 |
| 二、用 途 |
a、液體過濾
1、工業污水、生活廢水處理，自來水澄清、除味和除菌。
2、飲料、儀器、釀造行業中過濾除菌，電子、制藥、光學透鏡研磨用高純水制備。
3、化工行業酸、堿性液體過濾，酒精回收等。如各種電解、電鍍液處理，純堿過濾、丙烯晴、粘膠、過濾等。
4、石油工業中，含油污水處理，柴油、汽油、航空煤油過濾、油蠟分離等。
5、制藥行業中各種藥水過濾，如青霉素、鏈霉素、針劑等過濾。
b、氣體過濾
1、各種空壓機壓縮空氣中雜質、油過濾。
2、啤酒、制藥、釀造行業中無菌空氣制備。
3、化纖行業中氣體混合與凈化。
4、石化行業中干氣過濾，催化氣體過濾。 |
|
|

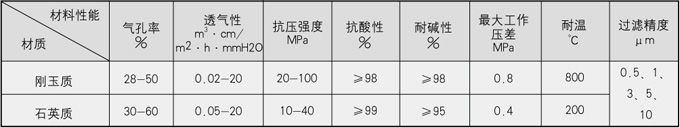

| 三、主要技術性能表 |
|
|
| 四、主要規格及尺寸 |
 |
| 注：特殊規格根據用戶要求加工 |
|
|
|
| 高分子微孔PE、PA濾芯 |
| 一、用 途 |
二、特 點 |
1、超細產品（如催化劑、分子篩、超細磁粉等）的過濾。
2、發酵液的過濾。
3、粉末活性碳的過濾。
4、氯堿與純堿生產上一次或二次鹽水精密過濾.
5、化纖生產、焦化生產及石化等生產上液體脫硫精密過濾。
6、重金屬廢水的過濾。
7、從化工廢水中回收化工產品的精密過濾（例如炭黑、純堿與碳酸氫鈉）。
8、水凈化過濾。
9、化工食品與制藥生產液體、原料、液體中間體及液體產品等的精密澄清過濾。
10、壓縮空氣的凈化過濾。 |
1、過濾效率高，作液固過濾，最小可過濾0.5μm的微粒，作氣固過濾0.3μm可過濾99%以上。
2、排干濾餅效率高: 采用壓縮氣體快速反吹法, 可以很輕便地將附在微孔管外表面的濾餅快速又較完全地卸下。
3、再生效率高：采用簡易的氣液快速反吹法可以將受到堵塞的微孔管進行高效又快速的再生，微孔管的使用壽命長。
4、耐化學腐蝕的性能特別優越。耐各種酸、堿、鹽，耐70℃以下絕大部分有機溶劑，無味、無毒、無異物溶出,極適宜醫藥、食品等行業應用。
5、重量輕、安裝維修方便，再加工性能（如車、鋸、刨、焊等）容易。
6、耐溫性能：微孔PE材料耐溫＜80℃ 微孔PA材料耐溫＜110℃ |
|

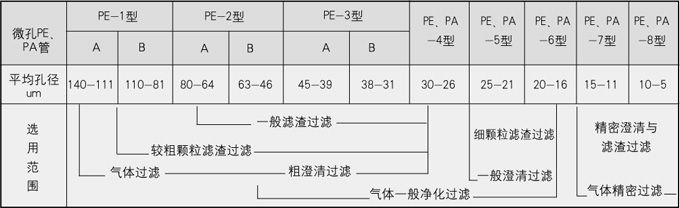

| 三、微孔毛細孔徑型號 |
|
|

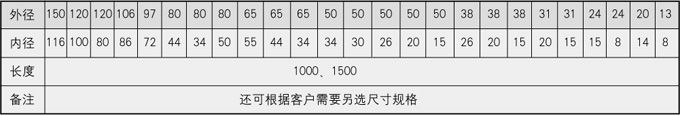

| 四、PE、PA微孔管尺寸規格 |
|
|
| 聚丙烯折疊式濾芯 |
| 一、結構特點 |
| 濾芯材料全部為聚丙烯熱合成形，無粘結劑，對生物無害；過濾效率高，為99%以上；阻力小，無纖維脫落；非光敏性，過濾面積大，可殺菌消毒處理。 |
| 二、主要用途 |
石油工業：洗氣用的胺、天然氣、燃料油的過濾、提純，油井下注水過濾；
化學工業：有機溶劑、脂、醇及一般濃度的酸堿等化工原料的過濾；
食品行業：釀造用水的無毒過濾與澄清食用油的過濾，發酵罐空氣過濾等；
醫藥行業：制備無菌水、口服液、大輸液針劑的終端過濾以及氣體的除菌等等。 |
| 三、主要性能參數 |
過濾精度（μm）：0.1、0.2、0.45、1、2、3、5、10、30、60
耐壓(MPa): 0.4
最高工作溫度（℃）: 80
最高消毒溫度（℃）：120(0.1MPa)
尺寸規格: 內徑:φ30mm 外徑:φ65mm 長度:250、500、750、1000mm |
|
|
|
| 線纏繞式濾芯 |
| 一、產品特點 |
線纏繞式濾芯是由紡織纖維紗精密纏繞在多孔骨架上,控制濾層纏繞密度及濾孔形狀而制成不同過濾精度的濾芯。
1、能有效除去液體中的懸浮物、微粒等。
2、過濾孔徑外大內小，具有優良的深層過濾效果。
3、有高的濾渣負荷能力。
4、多種材質滿足各種液體過濾的需要。
5、濾芯有良好的相容性。 |
| 二、產品用途 |
| 適用于工業、生活用水過濾；潤滑油、燃料油過濾；各種石化產品，如：環丁砜、貧（富）液等過濾；油漆、油墨過濾以及聚脂裝置中C5～C10類過濾。 |
| 三、主要性能參數 |
外徑—φ65mm 內徑—φ29mm 長度—250、500、750、1000mm
耐壓—0.5MPa 耐溫—60℃(聚丙烯骨架）、120℃(不銹鋼骨架、棉濾層)
280℃(不銹鋼骨架、玻纖濾層）
過濾精度—0.5、0.8、1、3、5、10、20、30、50、75、100μm |
|
|
|
| 非金屬纖維燒結濾芯 |
| 非金屬纖維燒結濾芯采用特定的短纖維，加入粘合劑、固化劑加溫成形的管狀濾芯，產品的各項技術指標達到了國外同類產品的水平。 |
| 一、產品特點 |
1、采用特定的燒結工藝,具有獨特的“漸緊結構”，是一種真正意義上的深度型濾材。
2、通量大、阻力低、納污能力強、使用壽命長。
3、耐腐蝕性好，無纖維、微粒脫落現象，無二次污染。
4、機械強度高，自支撐性能好，受壓后內部孔結構不變形。
5、采用特殊的處理工藝，可制成親油性或親水性兩種濾芯，使濾芯具有更好的過濾性能和“水力學”特性。 |
| 二、產品用途 |
| 適用于水處理、樹脂、乙烯、油品、糖漿、食用油、涂料等，特別適用于高粘度、高污染物的液體過濾。 |
|
|
|
| 三、主要性能參數 |

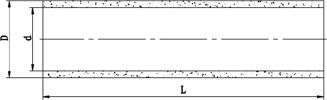

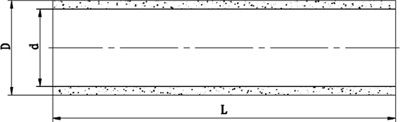

四、常見結構及規格 |
 |
外徑D: φ65mm
內徑d: φ27mm
長度L：250、500、750、1000mm |
|
|
|
