| 一、概述 |
| VKPF系列過濾器主要作為聚結分離器、精過濾器、流量計、控制閥等的保護性前置過濾器。VKPF系列過濾器適用于流體中顆粒污染較嚴重的場合，安裝在聚結分離器之前，能有效地延長聚結濾芯的使用壽命；安裝在流量計、控制閥前時，可有效地攔截尺寸較大的機械雜質，防止其發生機械磨損及機械卡死。VKPF系列過濾器可用于航煤、柴油、汽油、透平油、液壓油、潤滑油、以及溶劑油的過濾也可以用于天然氣、煉廠氣、氮氣、空氣等氣體的過濾，并可用于工業循環水、冷卻水的過濾，能有效的去除流體中的懸浮物，鐵繡等顆粒雜質。VKPF系列過濾器用途十分廣泛，在氣體與液體介質中均可使用，是顆粒污染物的絕對克星，流體凈化的有效武器。 |

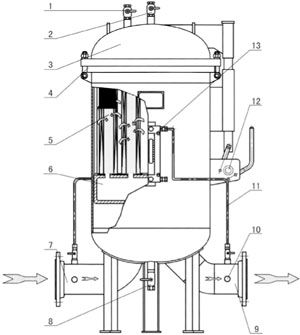

| 二、工作原理及各部分名稱 |
| 預過濾的介質由過濾器入口進入殼體腔內，從濾芯的外部流向濾芯的內部，固體雜質被濾芯擋在濾芯的外面，較大的顆粒沉積到殼體的底部，較小的顆粒被濾芯捕獲，濾后的介質在濾芯托盤內匯集后從過濾器出口流出。隨著固體顆粒在濾芯外表面及濾層內部沉積數量的增加，濾芯外部與內部的壓差會逐漸增高，這將由壓差計顯示出來，當壓差達到0.1MPa時，說明濾芯已被堵塞，應該更換或清洗。過濾器進出口均設有取樣閥，可隨時進行取樣對流體進行污染分析。 |
|
|
1、安全閥接口
2、排空閥
3、過濾器上蓋
4、O型密封圈
5、濾芯
6、濾芯托盤
7、過濾器進口
8、排污閥
9、過濾器出口
10、取樣口
11、引壓管
12、手動杠桿開蓋裝置
13、壓差計 |
|
| 三、主要技術參數 |

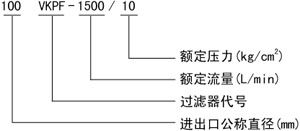

四、型號說明 |
初始壓差：0.02MPa
******允許工作壓差：0.1MPa
最高工作溫度：80℃
過濾精度：1、3、5、10、15、25、40、80、100μm...可選
濾芯結構強度：＞0.5MPa |
 |
|

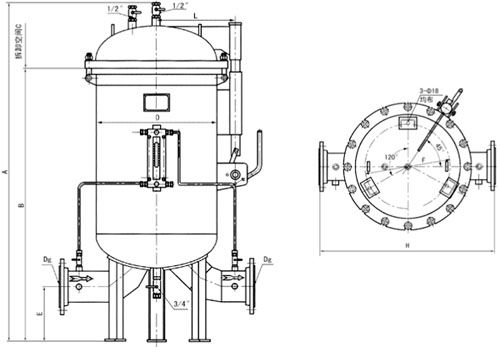

| 五、設計選型及安裝尺寸 |
|
|

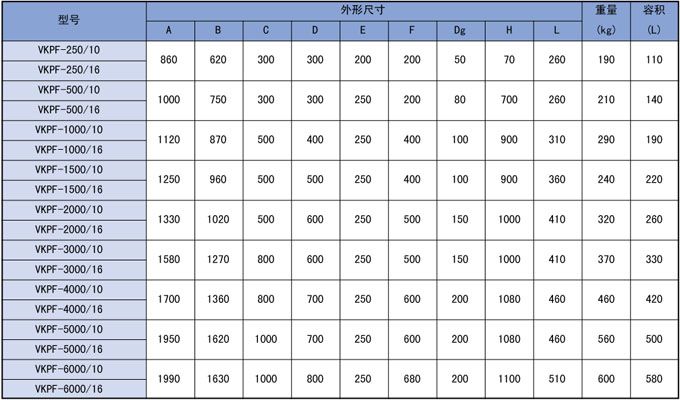

| 六、外形尺寸表 |
|
|
| ★注：我公司可根據用戶要求進行特珠設計制造 |
