| 一、簡 介 |
呼吸閥是固定在儲罐頂上的通風裝置。以保證罐內壓的正常狀態，防止罐內超壓或超真空使儲罐遭受損壞，也可減少罐內液體揮發損耗。
根據國家《石油化工設計防火規范》（G B50160-92)的規定：“甲、乙類液體的固定頂罐，應設阻火器和呼吸閥”，而我國呼吸閥產品類型單一，還滿足不了石油化工各部門的需要。為了解決上述問題，我公司研制開發W X型系列新產品。該產品具有類型多，規格齊全、結構緊湊、重量輕、通風量大、泄漏小等優點。產品有單呼閥、單吸閥、呼吸閥，各種結構型式均可與阻火器組合構造，也可配制所需的接管。 |
| 二、代號說明 |
1、呼吸閥代號以WX表示，WXF為阻火呼吸閥代號。

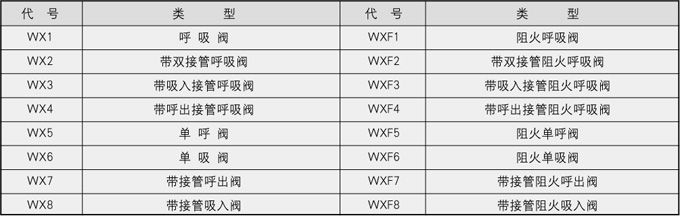

2、呼吸閥類型代號以吸入和呼出口有否接管來分類，共8種，見表1 |
|
|

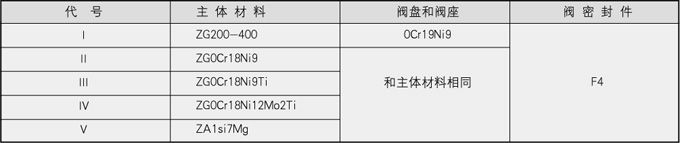

| 3、表示主體材料見表2 |
|
|

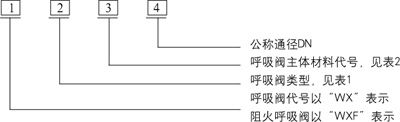

| 三、標志意義 |
|
|
| 四、操作壓力和使用環境溫度 |
呼出壓力：B、＋980Pa C、+1750Pa D、+4KPa E、+18KPa
呼入壓力：B、-295Pa C、-295Pa D、-0.5KPa（操作壓力指標也可以由用戶指定）
使用環境溫度：-30℃～60℃ |
| 五、工作介質 |
| 汽油、煤油、柴油、芳烴、硫、空氣等，或其他石油化工物料，阻火類別的選用“H G J21-89”進行，選I I A或IIB級由用戶指定。 |
| 六、制造和檢驗標準 |
參照“SY7511-87”“GB5908-86”等標準進行制造和驗收。
注：法蘭連接采用HG20592-97，PN1.0MPa，也可以根據用戶需要，按HGJ、JB、ANSI-B16.5、JIS等其它標準進行制造。 |
|
WX1型呼吸閥
DN50-400
|
WXF1型阻火呼吸閥
DN50-400
|

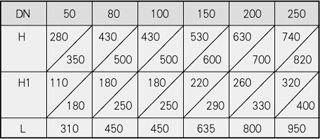

WX2型帶雙接管呼吸閥
DN50-250
|
WXF2型帶雙接管阻火呼吸閥
DN50-250
|
|
|
|
|
|
|
|
|
|
|

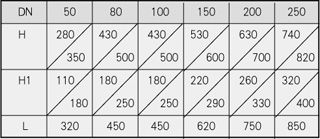

WX3型帶吸入接管呼吸閥
DN50-250
|
WXF3型帶吸入接管阻火呼吸閥
閥DN50-250
|
WX4型帶呼出接管呼吸閥
DN50-250
|
WXF4型帶呼出接管阻火呼吸閥
閥DN50-250
|
|
|
|
|
|
|
|
|
|
|
WX5型單呼閥
DN50-250
|
WXF5型阻火單呼閥
DN50-500
|

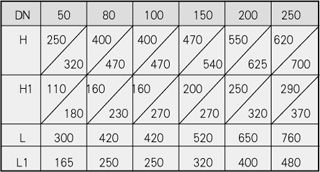

WX6型單吸閥
DN50-250
|
WXF6型阻火單吸閥
DN50-250
|
|
|
|
|
|
|
|
|
|
|

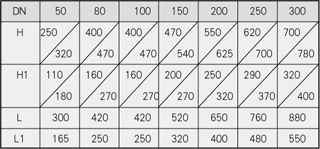

WX7型帶接管呼出閥
DN50-300
|
WXF7型帶接管阻火呼出閥
DN50-300
|

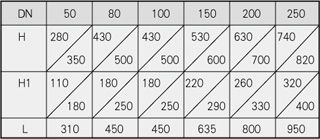

WX8型帶接管吸入閥
DN50-250
|
WXF8型帶接管阻火吸入閥
DN50-250
|
|
|
|
|
|
|
|
|
|
