| 產品特性 |
| 煤氣靜態混合器主要用于二種或二種以上氣相燃料的混合，能在很短的距離內迅速達到均勻混合的目的，消除不均勻分層現象。有利于在較短的距離內設置華氏指數，控制儀等。以提高它們對混合燃料特性監控精度的要求。 |
| |
| 適用范圍 |
| ◆ 氣相重度變化：0.45～2kg/m3 ◆ 公稱壓力：0.05～＜0.1MPa ◆ 單體允許阻力損失：≤0.6KPa |
| |
| 項 目 |
SMV型煤氣靜態混合器 |
常規管道插入相交式混合方式 |
旋流片式混合器 |
| 1.阻力 |
小，一般為
≤0.6KPa |
大，一般為
≥1KPa |
大，一般為
1～1.5KPa |
| 2. 混合均勻點距離 |
近，（離混合點） |
遠，1～3DN |
較遠15～20DN
3～5DN |
| 3. 混合程度 |
均勻，無分層現象 |
不均勻，分層現象顯
著 |
均勻 |
4. 混合后熱值波動(以
高爐氣焦?fàn)t氣混合為例 |
(1)≤±210KJ/m3 |
(2) ≥±418KJ/m3 |
(3) 基本同(1) |
| 5. 適用對象 |
(1) 適用于以熱值指數儀
監控嚴的混合站 |
(2) 不適合于熱情指
數儀的混合站 |
(3) 基本同(1) |
(1) 適用于允許阻損小的
管系 |
(2) 阻損適中管系 |
(3) 僅適用于允許
阻損大的管系 |
| 6. 結構與安裝 |
結構簡單，工廠組合法蘭
連接，安裝簡單 |
現場制作，交叉連接
安裝焊接麻煩 |
工廠制作，結構較
復雜，法蘭連接 |
|
| |
| 產品型號 |
|
DN(mm)
|
ф(mm)×(mm)(筒體）
|
單元長e(mm)
|
設備總長L(mm)
|
建議總流量Q(m3/h)
|
|
DN(mm)
|
ф(mm)×(mm)(筒體）
|
單元長e(mm)
|
設備總長L(mm)
|
建議總流量Q(m3/h)
|
|
400
|
F426×8
|
200
|
1500
|
3600
|
1400
|
F1420×8
|
700
|
4000
|
88600
|
|
500
|
F529×8
|
250
|
1500
|
7000
|
1600
|
F1620×10
|
800
|
4500
|
115800
|
|
600
|
F630×8
|
300
|
2000
|
12000
|
1800
|
F1820×10
|
900
|
5000
|
165000
|
|
700
|
F720×8
|
350
|
2000
|
16600
|
2000
|
F2020×10
|
1000
|
5500
|
226000
|
|
800
|
F820×8
|
400
|
2500
|
21700
|
2200
|
F2220×10
|
1100
|
6000
|
273700
|
|
900
|
F920×8
|
450
|
2500
|
32000
|
2400
|
F2424×12
|
1200
|
6500
|
325700
|
|
1000
|
F1020×8
|
500
|
3000
|
40000
|
2600
|
F2624×12
|
1300
|
7000
|
382200
|
|
1200
|
F1220×8
|
600
|
3500
|
57000
|
2800
|
F2824×12
|
1400
|
7500
|
443300
|
|
| |

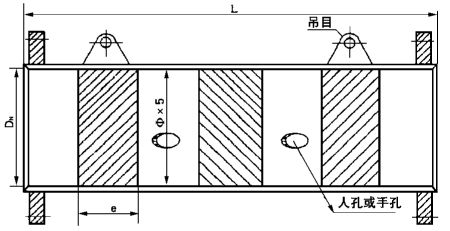

| 結構尺寸 |
| |
 |
| |
說明：1、法蘭的公稱壓力選擇PN0.1MPa、 當DN≤1600時按JB81、59尺寸。
2、選擇時：只要公稱直徑前面加SMV， 如DN400，表示方法為SMV-400。 |
