| 產品特性 |

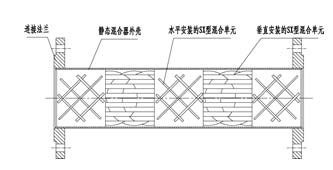

| SX型靜態混合器的內部單元由互相交叉的橫條組成，橫條與管殼的軸線成45度。SX型的混合效果介于SV型和SK型之間，分化過程時能使液滴分散到2-5um，用于一般的混合過程不均勻度系數a X x-2≤1%放大效應不大。 |
| 常用規格 |
| 標準的SK型靜態混合器其水力直徑是混合器直徑的1/4，規格的表示方法與SV型相同，即分隔前的數字表示水力直的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量，不適用于氣體。對氣體、高粘度液體和氣/液體系需要另經專門的設計計算。 |
| 產品的壓力降計算 |
SX型靜態混合器壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響
|
| SX型的雷諾數Reε和摩擦系數f的關系。 |
|
|
SX型
|
|
層流區
|
范圍
|
Reε＜23
|
|
關系式
|
f=285/Reε
|
|
過渡流區
|
范圍
|
13＜Reε＜70
|
|
關系式
|
f=74.7Reε-0.478
|
|
湍流區
|
范圍
|
70＜Reε＜2000
|
|
關系式
|
f=22.3Reε-0.194
|
|
完全湍流區
|
范圍
|
Reε＞2000
|
|
關系式
|
f=5.11
|
|
| 空隙率ε的取值為：Dg≤200時，ε=0.825；Dg＞200時，ε=1。 |
| 產品型號 |
|
規格
|
Dg
|
dh
|
L
|
Q
|
|
SX-12.5/50
|
50
|
12.5
|
500
|
3.5-7.0
|
|
SX-16.25/65
|
65
|
16.25
|
1000
|
6-12
|
|
SX-20/80
|
80
|
20
|
1000
|
9-18
|
|
SX-25/100
|
100
|
25
|
1000
|
14-28
|
|
SX-31.25/125
|
125
|
31.25
|
1000
|
22-44
|
|
SX-37.5-150
|
150
|
37.5
|
1000
|
30-60
|
|
SX-50/200
|
200
|
50
|
1000
|
56-110
|
|
SX-62.5/250
|
250
|
62.5
|
1000
|
88-176
|
|
SX-75/300
|
300
|
75
|
1000
|
125-250
|
|
SX-87.5/350
|
350
|
87.5
|
1000
|
173-346
|
|
SX-100/400
|
400
|
100
|
1000
|
226-452
|
|
SX-125/500
|
500
|
125
|
1000
|
353-706
|
|
| 典型應用 |
| 高聚物混合 輕質酮苯脫蠟油 紙槳氯化漂白 原油注堿流程 |
| |
| 標記示例 |
 |
| |
| |
