您當前的位置：首頁 >> 靜態混合器 >> SH型靜態混合器

SH型靜態混合器
加入時間：2014-2-18 15:32:48　　點擊：次

產品特性
　　　SH單元是由雙孔道組成，孔道內放置螺旋片，相鄰單元雙孔道的方位錯位90°，單元之間設有流體再分配室。技術特性為：最高分散程度為：1-2mm，液－液相的不均勻度為：s X≤1～5%。
　　產品的壓力降計算

　　　產品壓力降計算以混合器當量直徑和內徑D為基準和摩擦系數φD來表示。
　　SH型的雷諾數ReD和摩擦系數φD的關系。

SH型
層流區
范圍
ReD＜30
關系式
φD=3500/ReD
過渡流區
范圍
30＜Reε＜320
關系式
φD=646Reε-0.530
湍流區
范圍
ReD＞320
關系式
φD=80.1Reε-0.140
　　產品型號
規格
Dg
dh
L
Q
SH-3/15
15
3
150
0.1-0.2
SH-4.5/20
20
4.5
200
0.2-0.4
SH-5/25
25
5
300
0.5-1.1
SH-7/32
32
7
300
0.9-1.8
SH-9/40
40
9
500
1.6-3.2
SH-12/50
50
12
500
2.3-4.6
SH-19/80
80
19
1000
4.0-8.0
SH-24/100
100
24
1000
6.5-13.0
SH-36/150
150
36
1000
31-63
SH-49/200
200
49
1000
54-108
SH-74/300
300
74
1000
124-248
SH-124/500
500
124
1000
174-348

　　典型應用
　　污水處理 　　高聚合物混合　　 傳熱反應 　　　熱交換器

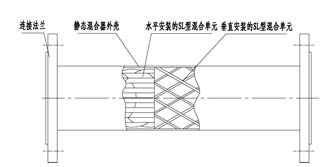

　　標記示例
　　
