| 一、性能特點 |
| 視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。 |

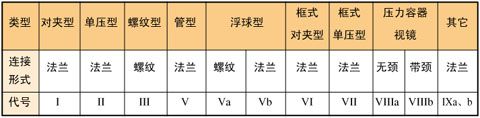

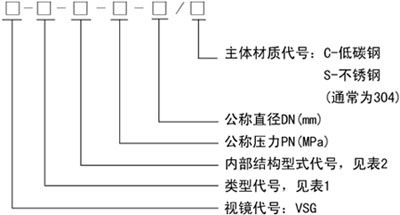

| 二、產品型號標注 |
 |
| 三、標記示例 |
| 選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm,主體材料為低碳鋼。標記：SG-II-P-0.6-80/C。 |
|
|
 |
|
|
 |

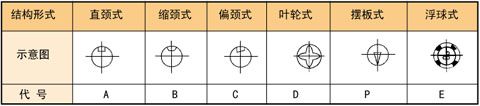

| ★注：本表結構形式主要針對I型、II型和III型。 |
|
|
|
| 四、產品規格及技術參數 |

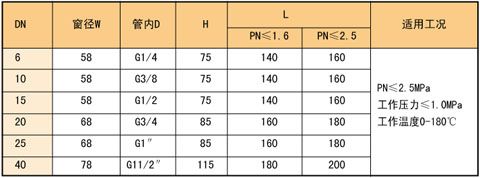

| (1) SG-I對夾型視鏡 |
 |
|
|
|

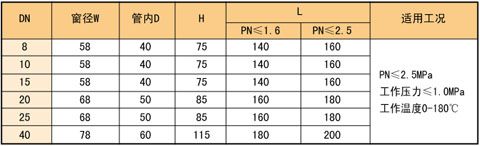

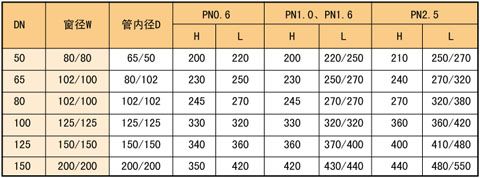

| (2) SG-II單壓型視鏡 |
 |
| ★注：分母為擺板式單壓型視鏡。工作壓力≤1.0MPa,工作溫度0-180℃。 |
|
|
|
| (3) SG-III全螺紋型視鏡 |
 |
|
|
|

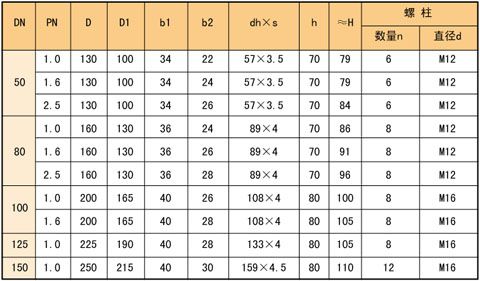

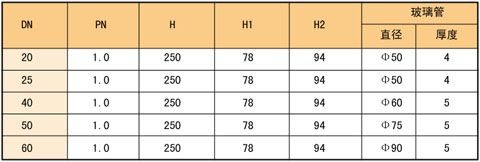

| (4)SG-IV管型視鏡 |
 |
|
|
|

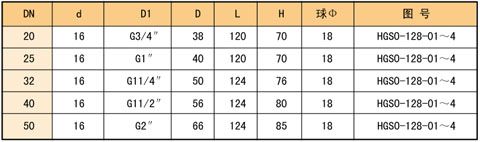

| (5) SG-Va螺紋連接浮球型視鏡 |
 |
| ★注：PN≤0.6MPa,工作壓力≤0.3MPa,工作溫度≤180℃。 |
|
|
|

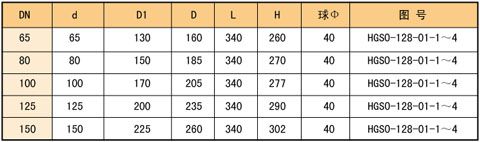

| (6) SG-Vb法蘭連接浮球型視鏡 |
 |
| ★注：PN≤0.6MPa,工作壓力≤0.3MPa,工作溫度≤180℃。 |
|
|
|
| (7) SG-VI框式對夾型視鏡 |
 |
|
|
|
| (8) SG-VII框式單壓型視鏡 |
 |
|
|
|

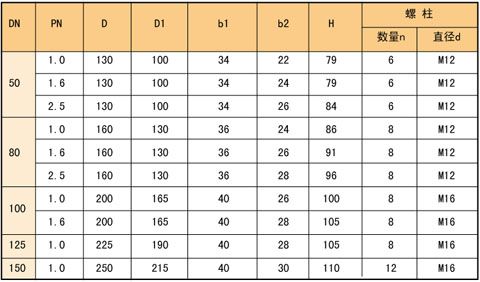

| (9) SG-VIIIa容器視鏡 |
|
|
| ★注：工作溫度≤180℃。 |
| (10) SG-VIIIb容器帶頸視鏡 |
 |
| ★注：容器視鏡參照HGJ501-501-86標準,工作溫度≤180℃。 |
|
|
|

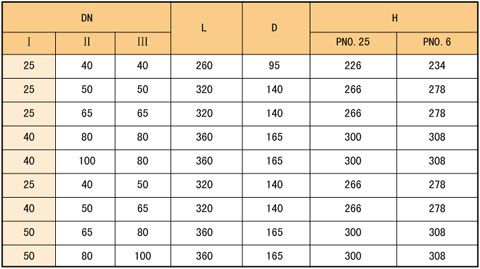

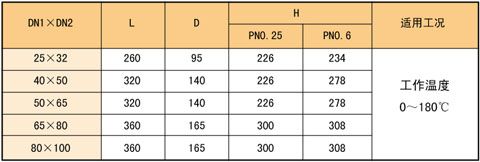

| (11) SG-IXa單壓異徑型視鏡 |
 |
|
|
|
| (12)SG-IXb單壓三通型視鏡 |
 |
| ★注：工作溫度≤180℃。 |
| |
|
|
|
